輪廓儀和粗糙度儀的區別與聯系
發布時間：2020.05.27 閱讀量：3246
輪廓儀和粗糙度儀這兩個詞往往一起出現，那他們是同一種產品嗎？他們之間到底有什么區別和聯系呢？今天我們就來好好的區分一下：
其實，輪廓儀和粗糙度儀都屬于表面形貌測量儀器，但是輪廓儀與粗糙度儀不是同一種產品。
首先，兩者的功能就不一樣：輪廓儀是對物體的輪廓、二維尺寸、二維位移進行測試與檢驗的儀器，作為精密測量儀器在汽車制造和鐵路行業的應用十分廣泛。它主要是用來測量零件表面的輪廓形狀，反應的是零件的宏觀輪廓，比如說：汽車零件中的溝槽的槽深、槽寬、倒角(包括倒角位置、倒角尺寸、角度等)，圓柱表面素線的直線度等參數。總之，輪廓儀反映的是零件的宏觀輪廓。
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度測試儀等多種名稱。主要是測量零件表面的磨加工/精車加工工序的表面加工質量，通俗地講，就是零件表面加工得光不光(粗糙度老國標叫光潔度)，即粗糙度反映的是零件加工表面的微觀情況。
但是，按日本產品翻譯過來，沒有輪廓儀及粗糙度儀之分的，直接叫“輪貌測量儀”，既能測量零件表面的宏觀輪廓，又能測量零件表面的微觀輪廓，所以還有一種區分方式是：都叫輪廓儀，能測粗糙度的，叫帶粗糙度測量頭（即粗糙度測量模塊），僅能測量輪廓的，是不帶粗糙度測量頭的，但也叫輪廓儀。
所以，雖然輪廓儀和粗糙度儀不是同一種產品，但是，他們之間又有著緊密的聯系。很囂張很多測量儀器的品牌都在此基礎上產生粗糙度輪廓一體機，就是在輪廓儀上加裝粗糙度測量模塊，這樣既可以測量輪廓尺寸，又可以測量粗糙度，德國業納JENOPTIK集團 霍梅爾HOMMEL的粗糙度輪廓測量系統就是其中最典型的代表。
德國業納JENOPTIK集團 霍梅爾HOMMEL的粗糙度輪廓測量系統 W900測量系統配有快速測量軸，即使遇到復雜的測量任務，也能保證快速的測量速度，因此能滿足客戶極高的要求。高精度的驅動箱與NanoscanⅡ傳感器組合，可用于粗糙度和輪廓的綜合測量，而且測量精度很高。它在測量粗糙度、半徑、角度和直徑等方面的表現都非常優異。
廣州法柯檢測設備有限公司專注于進口中高端品牌 分析儀器、物理性能測試儀器、計量儀器、電子測量儀器 等的銷售與維護，兼售 機械設備、量具、治工具、工業自動化儀表、儀器儀表元器件/零部件、工業試劑/耗材等。德國業納Jenoptik集團霍梅爾Hommel工業測量儀器國內授權一級代理商&華南區域戰略合作伙伴。
其實，輪廓儀和粗糙度儀都屬于表面形貌測量儀器，但是輪廓儀與粗糙度儀不是同一種產品。
首先，兩者的功能就不一樣：輪廓儀是對物體的輪廓、二維尺寸、二維位移進行測試與檢驗的儀器，作為精密測量儀器在汽車制造和鐵路行業的應用十分廣泛。它主要是用來測量零件表面的輪廓形狀，反應的是零件的宏觀輪廓，比如說：汽車零件中的溝槽的槽深、槽寬、倒角(包括倒角位置、倒角尺寸、角度等)，圓柱表面素線的直線度等參數。總之，輪廓儀反映的是零件的宏觀輪廓。
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度測試儀等多種名稱。主要是測量零件表面的磨加工/精車加工工序的表面加工質量，通俗地講，就是零件表面加工得光不光(粗糙度老國標叫光潔度)，即粗糙度反映的是零件加工表面的微觀情況。

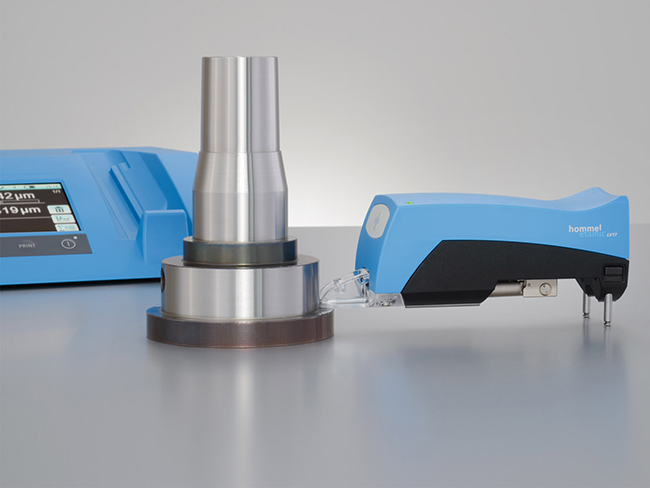

霍梅爾便攜式粗糙度儀W10
但是，按日本產品翻譯過來，沒有輪廓儀及粗糙度儀之分的，直接叫“輪貌測量儀”，既能測量零件表面的宏觀輪廓，又能測量零件表面的微觀輪廓，所以還有一種區分方式是：都叫輪廓儀，能測粗糙度的，叫帶粗糙度測量頭（即粗糙度測量模塊），僅能測量輪廓的，是不帶粗糙度測量頭的，但也叫輪廓儀。
所以，雖然輪廓儀和粗糙度儀不是同一種產品，但是，他們之間又有著緊密的聯系。很囂張很多測量儀器的品牌都在此基礎上產生粗糙度輪廓一體機，就是在輪廓儀上加裝粗糙度測量模塊，這樣既可以測量輪廓尺寸，又可以測量粗糙度，德國業納JENOPTIK集團 霍梅爾HOMMEL的粗糙度輪廓測量系統就是其中最典型的代表。

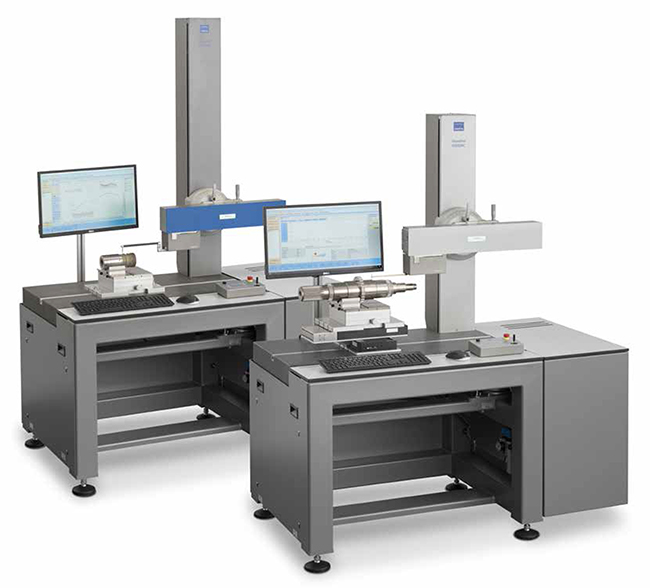

德國業納JENOPTIK集團 霍梅爾HOMMEL的粗糙度輪廓測量系統
德國業納JENOPTIK集團 霍梅爾HOMMEL的粗糙度輪廓測量系統 W900測量系統配有快速測量軸，即使遇到復雜的測量任務，也能保證快速的測量速度，因此能滿足客戶極高的要求。高精度的驅動箱與NanoscanⅡ傳感器組合，可用于粗糙度和輪廓的綜合測量，而且測量精度很高。它在測量粗糙度、半徑、角度和直徑等方面的表現都非常優異。
廣州法柯檢測設備有限公司專注于進口中高端品牌 分析儀器、物理性能測試儀器、計量儀器、電子測量儀器 等的銷售與維護，兼售 機械設備、量具、治工具、工業自動化儀表、儀器儀表元器件/零部件、工業試劑/耗材等。德國業納Jenoptik集團霍梅爾Hommel工業測量儀器國內授權一級代理商&華南區域戰略合作伙伴。
