輪廓儀選擇的注意事項有哪些？

發布時間：2020.06.04 閱讀量：2831

輪廓儀是一款對物體的輪廓、二維尺寸、二維位移進行測試與檢驗的儀器，是一款能夠檢測任何產品內外部輪廓的超高精度設備。那什么是輪廓呢？所謂輪廓就是產品的內外部形狀，如產品上的內外溝槽，溝槽無論是什么形狀都可以檢測。

輪廓儀廣泛應用于機械加工、電機、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。可測軸承、滾針、滾子、電機軸、曲軸、圓柱銷、活塞銷、活塞、氣門、閥門、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。

軸承行業是使用輪廓儀最多的企業，每個軸承企業必須要有一臺輪廓儀，需要檢測軸承的內外鋼圈上圓弧溝道。其他行業，比如生產皮帶輪的行業，機械加工行業的精密加工件，檢測內外溝槽，內外倒角大小，各種弧形尺寸，圓弧相交、相切部位等等。

輪廓儀的品牌比較多，知名品牌大多是進口品牌：比如歐洲的品牌有英國的泰勒霍普森、德國的馬爾、瑞士TESA、德國霍梅爾HOMMEL；日本的品牌有三豐、東精精密、小板；國內品牌有陜西威爾等等。

那我們在選擇輪廓儀的時候都有那些注意事項呢？

首先要看產品的外形尺寸，輪廓儀測量平臺X、Y向是否能放置；其次，要看溝槽及內外向輪廓面的起伏角度，也就是輪廓儀所能傾斜的角度；最后，還要看被檢測輪廓面的寬度與高度，即輪廓儀Z1檢測新程和輪廓儀的Z向高度。

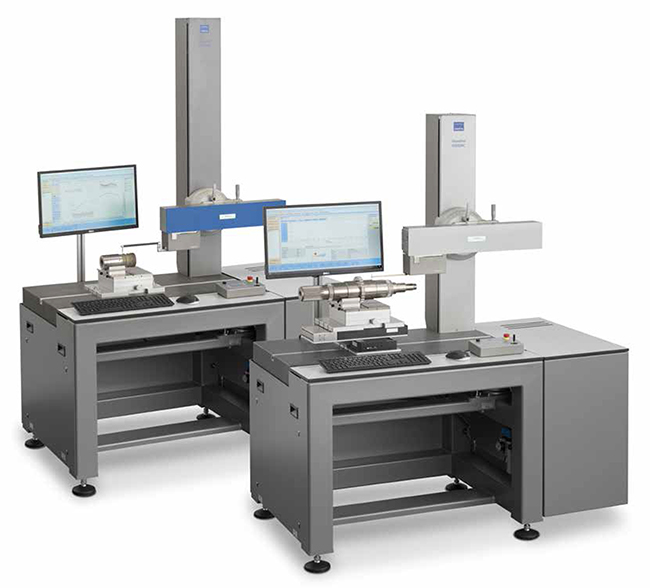

德國業納集團霍梅爾HOMMEL的粗糙度輪廓測量系統是您的理想選擇，W800/W900粗糙度輪廓測量系統采用統一的系統設計方案和極為先進的探測系統，可與不同的傳感器結合，完成苛嚴的粗糙度和輪廓測量任務。W800測量系統尤其適合于手動或者自動測量，能應對變化多端的工件和測量任務。W900測量系統主要用于定制化的自動化測量，能夠非常快速的完成測量任務。
