在現代化的工業檢測過程中，很多的零件都需要進行圓度的檢測。圓度儀就是一種專門用來測量工件圓度誤差的測量工具。圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。測量時，被測件與精密軸系同心安裝，精密軸系帶著電感式長度傳感器或工作臺作精確的圓周運動。圓度儀由儀器的傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。那圓度儀都有那些操作規范呢，怎樣才做才能確保儀器的正確使用、避免儀器和產品因使用不當而造成的損壞，提高產品測試數據的有效性、真實性、準確性呢？

圓度儀操作方法：

第一步：接通氣源，表壓達到 4?X?10?5 ?Pa以上。

第二步：根據被測工件尺寸和形狀選擇測量工作臺或附件，并裝在主軸上。

第三步：將工件放在測量工作臺上，使其大致上與主軸同心。

第四步：按下主軸電機開關，這時主軸啟動并帶動工作臺轉動。

第五步：按下計算機電源開關，待系統穩定后，雙擊 “Y9000G”圖標。這時屏幕上會出現 Y9000G 圓度儀軟件封面，按“進入系統”軟件即進入調整測量狀態。

第六步：在調整狀態下，計算機屏幕按圓的運動軌跡實時顯示傳感器測得的工件輪廓數據，操作員根據被測工件的圓度值大小，用鼠標點擊倍率選項調整放大倍數（一般測量范圍采用10um—4um之間）。

第七布：調心：先粗調使調心裝置的頂桿調到與工件有 1.0mm~1.2mm 左右的距離并鎖緊，粗調使傳感器的測頭調到與工件有 1mm~1.2mm 左右的距離后鎖緊，然后用微調使傳感器接觸工件，用調心裝置的微調旋鈕調整工件，一直到傳感器全部接觸工件即計算機屏幕上把工件的輪廓完全顯示出來為止，然后把調心裝置的頂桿退開使其脫離工件，微調傳感器前進2~3小格（相當于加測量力為0.6~1N）。到此調整過程結束。

第八步：之后按屏幕提示按 “空格”鍵開始測量，工件旋轉一周，測量完畢，此時屏幕圖形及分析數值實時顯示出來。

有兩點需要特別注意：

第一，測量小工件時，可以不停主軸，退出傳感器，取下工件即可。如被測工件很大，則必須將主軸停止，方可更換被測工件。

第二，測量套圈滾道圓度時，一般只須目測測頭在滾道中間即可進行測量。若做工藝試驗，要求每次測量截面不變，則必須經過仔細 找溝底（滾道中心）才行。

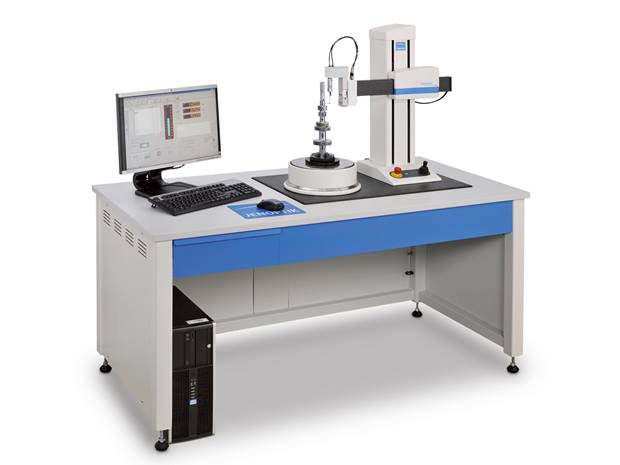

德國業納集團霍梅爾 F435 和 F455 形狀測量儀，可以精確測定工件的圓度、圓柱度和平整度，測量系統會使用 CNC 控制的三個測量軸自動對準部件并檢查形狀和位置公差。因此，所需的工作量比傳統設備少得多。
