今天鴻華小編帶大家一起來了解下?？怂箍店P節臂式三坐標測量機及具體使用方法。

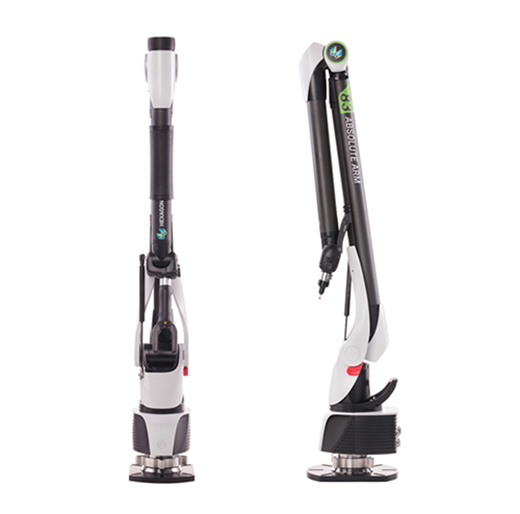

?？怂箍盗S關節臂式三測量機是世界上最先進的便攜式測量系統之一。在便攜式三坐標測量機的市場上，它以穩定性高，性價比高而著稱，測量精度可以達到0.02mm左右。廣泛應用于汽車整車及零部件，模具，航空航天，造船，汽輪機，重機以及其他機械加工行業?？梢暂p易攜帶到任何場所進行使用，沒有其他結構三坐標測量機所要求的環境問題。使用手持式測量方法，因此對操作人員的技術手法有比較高的要求。

關節臂式三測量機有以下幾種特點：

1) 便攜性：輕便易攜帶，滿足隨時隨地測量需要。

2) 功能齊全：可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管子測量，金屬薄壁件測量

3) 測量無死角：內置平衡設計，6個自由度讓您實現任意空間點位置和隱藏點的測量

4) 測量范圍寬廣：您可以選擇2.6米至4.2米測量范圍，并可以擴展到更大范圍的測量

5) USB數據接口：通用數據線纜，并且可以實現熱插拔

6) 溫度補償系統：內置溫濕度傳感器，保證在任何溫濕度下實現高精度穩定測量

二．測量前準備

1.設備的拆裝

關節臂固定于底座上，拆裝時把關節臂放在底座中心，旋轉螺紋進行固定。

2.使用手法

使用前首先需要把固定開關打開（綠色開、紅色關），在每次使用結束關節臂放回原位時都需要關上開關，防止意外摔壞測頭。

搬運關節臂需要一手托這底座，一手抓穩關節臂臂身。而使用時則需要一手抓緊臂身，一手抓緊測頭，拇指置于中間紅色大按鈕方便記錄數據。（紅色按鈕為記錄數據、黃色按鈕為導入軟件、白色為刪除最后一個測量點）

由于關節臂三坐標測量機屬于全手動控制，測量點是測頭接觸工件通過手動記錄空間點產生的，因此必須時刻注意操作安全，防止失誤摔壞設備。

3.插線

由于關節臂便于攜帶到各個地方，因此也需要進行數據線、電源線的插拔。在機身背后，左側電源線，右側為連接電腦的數據線，插拔時與氣動插頭類似，需要先拔開頭部栓位，線頭插入旋轉，當感覺有明顯插入的感覺后松開頭部栓位固定即可。

4.開機

當接上電源線、數據線到電腦后則可以開機，開機按鈕機身前面的大按鈕，啟動時亮起綠燈并發出“嘟”的響聲，啟動按鈕上三個燈左側紅燈表示測頭在原位固定，中間綠色則表示與電腦連接成功。


三．測量過程

1.校正測頭

關節臂測量機具有特有的RDS系統，是設備與電腦之間的聯機軟件，有著監控關節臂的位置狀態以及測頭校正等功能。

右鍵點開RDS軟件，選擇校驗當前測頭，彈出選項中選擇球，然后進行校驗界面。

在校驗界面中，需要提示是否清楚以往文件，一般可以選“否”，然后選擇標準球的大小，這里默認標準球為25.4mm，隨后則依據界面上的提示進行球體的測量，一個球體需要采集赤道點4個、北環線點4個、頂點1個，根據測頭不同的角度測量4遍，一共需要采集36個點。

采集完成后彈出測量結果，點擊驗證可以看到設備自動補正的數值。一般需要保證在0.02mm以內。如果誤差過大則重新進行校驗。

2.采集特征

關節臂使用的軟件為PC-DMIS，與同樣品牌的橋式三坐標測量機相同。但與高精度的橋式三坐標測量機不同的是在特征檢索方面，關節臂要不穩定得多，在測量面、圓、圓柱、圓錐、球體等三個點以上特征中，需要先選擇綠色的手動特征來限制想要測量的特征。

選中平面特征，測頭貼緊工件表面按下關節臂上紅色的記錄空間點，在平面上采集3個點以上，按紅色按鈕輸入到中得到平面1

3.建立坐標系

關節臂測量同樣需要建立坐標系，依然使用3-2-1法進行建立，選擇線段在工件側邊采取兩個點作為直線1，盡可能地保持同一水平。在直角的另一側取一個點點1。

以平面1為Z正找正，固定為Z的原點。以直線1為第二軸線，圍繞Z正選擇方向，由于采點時方向操作者，因此方面為Y負，固定為X的原點。最后點1固定為Y的原點，建立完成。

4.評價

當把需要的特征都采集到以后可以進行特征的評價。同樣是PC-DMIS可以評價的位置尺寸相同，包括有：1.特征位置、2.距離、3.夾角、4.形狀公差、5.位置公差。

評價距離直線1-直線2，距離類型為3維，得到為標稱值。

評價平面2的平面度，測量點需要保證多個才能保證平面度。

最后可以得出報告，測量完成。

四．蛙跳

關節臂屬于現場測量設備，而關節臂臂長大約為1.5米，當遇上大型工件時則需要使用蛙跳進行測量。所謂蛙跳，即為在原位上采集多個點位作為基準點，隨后改變設備的位置，重新采集原位采集的基準點進行補正，以達到測量范圍的加廣。

假設工作臺長度寬于關節臂長，需要使用蛙跳測量工作臺長度。

由于實際上關節臂臂長長于工作臺，因此先在工作臺的兩邊采集平面1與平面2，評價距離得到兩者之間的距離為185.856。

采集工作臺的一側平面3，然后分別采集三個球體作為基準，移動設備到另外一側。

保存文件，設置文件名放置在硬盤中。打開菜單欄插入——坐標系——蛙跳。打開蛙跳界面，選擇測量基準。

打開基準程序文件，選擇剛才保準三個球體基準，導入，點擊測量所有特征，根據之前測量球體基準的順序進行采集，得到結果點擊接受則建立完成。

采集平面4，評價平面3-平面4的距離，與之前平面1-平面2的距離進行對比可以看出蛙跳產出一定的誤差。

以上就是關節臂式三坐標測量機的具體使用方法介紹了，希望能夠對您有所益處！
